AirPick

Calibrado, Vacío Balanceado:
1.) Vacío Levanta Todos Los SMD
2.) No Levanta Pistas de El PCB

Quite Y Levante Componentes Sin Levantar Las Pistas Con El Hilo Desoldador LowMelt®.

Fácil Reboleo de Dispositivos de BGA Y CSP. Control Excelente Para Manipular Esferas de Soldadura.

El ZT-3 Suelta Los Componentes Rápidamente Sin Tener Problemas de Vacío Residual.

Levantamiento de SMD por Vacío Manipulación de Piezas Pequeñas Chips Electronicos Pequeños
Elevación de Succión Unidad de Succión y Vacío

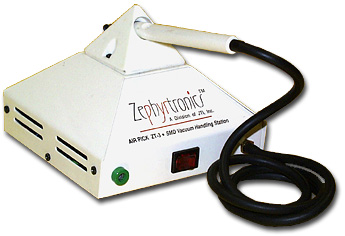

CHUPÓN DE AIRE (AIRPICK) DE ZEPHYRTRONICS® ZT-3-MIL

Sistema de Manejo de Componentes Pequeños y de Dispositivos de Tecnología Montada en Superficie de Alta Calidad (SMD) por Medio de Succión

Todos los Equipos de Zephyrtronics son Ingeniados y Fabricados en los Estados Unidos de America.


Ordenar En Web

En 1996 El Premio "Vision Award" Fue Galardonado a Zephyrtronics por el
AirBath™, "Baño de Aire" y Designado el
"Mejor Nuevo Producto del Año"

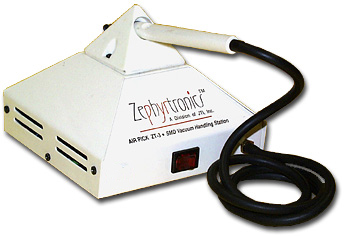

Vacuum Pen, ESD-Suction, Vacuum Lifting, Internal Pump, Vacuum System

Fiable, Levante Dispositivos Y Piezas Pequeñas Fácilmente:

El Chupón de Aire™ ZT-3 es un sistema para uso general de levantamiento de dispositivos diminutos de SMD, BGA y dispositivos pequeños que se encuentran en la producción de micro-electrónicos de hoy en dia, por ejemplo: Chip Scale Packages (CSP's) y los capacitores pequeños 201, 402, 603 y 805. Es ideal para el manejo de semiconductores, obleas y pequeños dispositivos planos. El ZT-3 pertenece en cada mesa de trabajo.

El ZT-3 es seguro contra la descarga electroestática y es auto suficiente, con una bombilla y diafragma de larga vida ayudando a disminuir el esfuerzo físico del usuario requerido para operar la mayoría de herramientas de vacío. No más bombillas que apretar o manipular botones difíciles, porque tiene "vacío continuo." Cada ZT-3 genera aproximadamente 10 pulgadas de mercurio de vacío de unos 2 litros por minuto.

El ZT-3 libera rápidamente piezas sin problemas de vacío residual. La queja principal de los técnicos que utilizan otros llamados vacíos, es que no liberan los dispositivos fácilmente. ¡El ZT-3 siempre libera el dispositivo! El ZT-3 tiene un interruptor de encendido iluminado, un cable de 3 hilos, chupóncitos seguros contra la carga electroestática y una pieza de mano ligera y delgada.

apk5

El ZT-3-MIL Tiene Muchas Utilidades Para Levantar Piezas Pequeñas y Dispositivos Con Absoluta Seguridad.

Más Detalles: Cada ZT-3 es calibrado en nuestra fabrica para que pueda levantar los dispositivos de SMD, aún más grandes, con suficiente succión, pero sin vacío excesivo que pueda dañar las pistas de la tarjeta. Esto es muy importante para aquellos que retrabajan dispositivos con LowMelt® o para aquellos que retrabajan componentes de BGA.

En consideración a los técnicos, el ZT-3 tiene una funda piramica integrada en medio de el diseño (para usuarios zurdos o diestros) que ayuda a proteger y prolongar la vida de los chuponcitos delicados durante los rigores de la actividad laboral. ¡Y que calidad! El ZT-3 ha estado en producción por 16 años, con miles de clientes satisfechos atravez de el mundo.

ZT-3-MIL AIRPICK™ SYSTEMA DE VACÍO

Description

Price

Buy Now

SMD Pick-Up, Chip, Pick Up, BGA, Vacuum, Station

ZT-3-MIL-120 AIRPICK
Nuestro Modelo de 120 Voltios Para EE.UU., Canadá Y México
INCLUYE

Base de ZT-3, Pieza de Mano, Manguera,
Y Funda Piramica, Más...
7 Sondas de Metal y 7 Chupóncitos
(1 de 2.4mm, 2 de 3.2mm, 2 de 6.3mm,
1 de 9.5mm", 1 de 12.7mm)

$185.00

ZT-3-MIL-230 AIRPICK
Our 120 Volt Model for
Our International Customers
INCLUYE

Base de ZT-3, Pieza de Mano, Manguera,
Y Funda Piramica, Más...
7 Sondas de Metal y 7 Chupóncitos
(1 de 2.4mm, 2 de 3.2mm, 2 de 6.3mm,
1 de 9.5mm", 1 de 12.7mm)

$185.00

¡Nuevo! Chupóncitos Ultra Minúsculos para manejar las piezas microscopicas. (Vea abajo para más información) Nuestro ZT-3 expande utilidad para las partes más pequeñas imaginables. El ZT-3 pertenece en cada banco de trabajo electronico. Mire las fotos más abajo en esta página.

CARACTERÍSTICAS Y BENEFICIOS

Bombilla y Vacío Auto Suficientes

Sin Botones O Bombillas Que Apretar

Liberación de Vacío Rápido

Diafragma Y Bombilla de Larga Vida

Durable, Sin Embargo La Construcción de Metal es Ligera

Completamente Seguro Contra la Descarga Electrostática

Funda Piramica Para la Pieza de Mano Incluida (Sin Cargo Extra)

¡Nuevo! 7 Chupóncitos y Sondas de Metal Incluidos

El ZT-3 Es El Único En Tener Una Funda Piramica Integrada En El Centro, Permitiendo Que El Usuario Sea Diestro o Zurdo. La Funda Piramica También Protege A Los Chupóncitos.

ZT-3-MIL AIRPICK™ SYSTEMA DE VACÍO PARA SMD
Especificaciones
Electrica	Modelo ZT-3-120: 120 Voltios (EE.UU., Canada Y México) Modelo ZT-3-230: 230 Voltios (Internacional)
Dimensiones	13cm x 11cm x 14cm, (5-1/4" W x 4-3/8" H x 5-1/2" D)
Peso	1.58 Kilos, (3-1/2 LBS.)
Suministro	Auto Contenido, Bombilla De Larga Vida Interna
Construcción	Ligera, De Acero Durable. Seguro Contra La Carga Electrostatica
Pieza de Mano	Vacío Neumatico. No Eléctrico.
Notas	Construcción de 3 Cables. Llena Los Requistios Militares
Incluye	7 Sondas de Metal Y 7 Chupóncitos
Garantía	Limitada. Un Año de Piezas y Mano de Obra

apk1

Vacío Continuo Por Medio De La Bombilla Le Permite Levantar Componentes Sin Parar Sin Botónes Que Presionar.

NUEVAS APLICACIONES EXPANDEN LA UTILIDAD DE EL ZT-3 AIRPICK™

curved_delrin_tip 72 straight_delrin_tip 7202 ¡Nuevos! ¡Chupóncitos Para Partes Pequeñas! Ideal Para Uso Bajo Microscopios!

¡Y se pone aún mejor! Zephyrtronics expandio la utilidad de el ZT-3 AirPick™ con la introducción de una nueva linea de chupóncitos pequeños para componentes pequeños como los capacitores 805, 603, 402, 201, y 101. Completamente seguros contra la descarga electrostática, nuestros chupóncitos están disponibles en diseños rectos y doblados.

Las puntas de trabajo son meticulosamente fabricadas con Delrin® proporcionando un contacto suave y sin raspar sus componentes pequeños. ¡Manipulando piezas pequeñas bajo un microscopio acaba de convertirse en una tarea más fácil!

¡Ideal Bajo Microscopios! Puntas Pequeñas Para Levantar Capacitores de Modelos
805, 603, 402, 201 & 101

ZT-3-MIL AIRPICK

Descripción

Modelo

Precio
U.S. $

¡Comprelo Ya!

SMD Pick-Up, Chip, Pick Up, BGA, Vacuum, Station

ZT-3-MIL-120 AIRPICK
Nuestro Modelo de 120 Voltios Para
EE.UU., Canadá Y México
INCLUYE

Base de ZT-3, Pieza de Mano, Manguera,
Y Funda Piramica, Más...
7 SONDAS DE METAL Y 7 CHUPÓNCITOS
(1 de 2.4mm, 2 de 3.2mm, 2 de 6.3mm,
1 de 9.5mm", 1 de 12.7mm)

ZT-3-120

$185.00

ZT-3-MIL-230 AIRPICK
Nuestro Modelo de 230 Voltios Para
Nuestros Clientes Internacionales
INCLUYE

ZT-3 Power Base, Vacuum Pen & Hose & Pyramidal Holder Plus
7 SONDAS DE METAL Y 7 CHUPÓNCITOS
(1 de 2.4mm, 2 de 3.2mm, 2 de 6.3mm,
1 de 9.5mm", 1 de 12.7mm)

ZT-3-230

$185.00

ZT-3 ACCESORIOS Y CHUPÓNCITOS
Modelo	Uno	Paquete de 5	Paquete de 10	Modelo	Uno	Paquete de 5	Paquete de 10
	ZT3-S06 $2.40	ZT3-V06 $9.95	ZT3-X06 $17.95		ZT3-S05 $2.40	ZT3-V05 $9.95	ZT3-X05 $17.95
2.4mm DIA.				9.5mm DIA.
	ZT3-S03 $2.40	ZT3-V03 $9.95	ZT3-X03 $17.95		ZT3-S07 $2.40	ZT3-V07 $9.95	ZT3-X07 $17.95
3.2mm DIA.				12.7mm DIA.
	ZT3-S04 $2.40	ZT3-V04 $9.95	ZT3-X04 $17.95		ZT3-002 $13.99
6.3mm DIA.				ZT-3 Manguera Extra

CHUPÓNCITOS DELRIN® PARA PIEZAS PEQUEÑOS
Descripción		Modelo	Precio	¡Comprelo Ya!
	0.254mm x 0.127mm (0.010” OD x 0.005”)	VSC1005-SD	$29.95
	0.508mm x 0.254mm (0.020” OD x 0.010”)	VSC2010-SD	$29.95
	0.762mm x 0.508mm (0.030” OD x 0.020”)	VSC3020-SD	$29.95
	1.016mm x 0.762mm (0.040” OD x 0.030”)	VSC4030-SD	$29.95
	1.524mm x 1.016mm (0.060” OD x 0.040”)	VSC6040-SD	$29.95
	2.032mm x 1.524mm (0.080” OD x 0.060”)	VSC8060-SD	$29.95
	0.254mm x 0.127mm (0.010” OD x 0.005”)	VSC1005-BD	$29.95
	0.508mm x 0.254mm (0.020” OD x 0.010”)	VSC2010-BD	$29.95
	0.762mm x 0.508mm (0.030” OD x 0.020”)	VSC3020-BD	$29.95
	1.016mm x 0.762mm (0.040” OD x 0.030”)	VSC4030-BD	$29.95
	1.524mm x 1.016mm (0.060” OD x 0.040”)	VSC6040-BD	$29.95
	2.032mm x 1.524mm (0.080” OD x 0.060”)	VSC8060-BD	$29.95
